¿Cuántos tipos de cables de fibra óptica existen?

Descripción general de los cables de fibra óptica

Los cables de fibra óptica son cables que contienen uno o varios hilos de fibras ópticas, que son hebras de vidrio o plástico extremadamente delgadas que se utilizan para transmitir señales de luz[1]. Hay dos tipos principales de cables de fibra óptica: los de modo único y los de modo múltiple[2]. Los cables de fibra óptica de modo único se dividen en OS1 y OS2, mientras que los cables de fibra óptica de modo múltiple se dividen en OM1, OM2, OM3, OM4 y OM5[3].

Los cables de fibra óptica funcionan mediante la transmisión de señales de luz a través de las fibras ópticas. La luz se refleja en las paredes internas de las fibras ópticas, lo que permite que la señal se transmita a través del cable[4]. Los cables de fibra óptica son capaces de transmitir señales a distancias mucho mayores que los cables de cobre convencionales y son menos susceptibles a la interferencia electromagnética[5]. Esto los hace ideales para su uso en redes de telecomunicaciones y otras aplicaciones que requieren una transmisión de señal confiable[6].

Los cables de fibra óptica ofrecen varias ventajas sobre otros tipos de cables de comunicaciones. Además de su capacidad para transmitir señales a largas distancias y su resistencia a la interferencia electromagnética, los cables de fibra óptica también son más ligeros y delgados que los cables de cobre[1]. Además, los cables de fibra óptica son menos propensos a la atenuación de la señal que los cables de cobre[7]. También son más seguros ya que no conducen electricidad[8]. En general, los cables de fibra óptica ofrecen una solución de comunicaciones más rápida, confiable y segura que otros tipos de cables de comunicaciones[9].

Tipos de cables de fibra óptica según la construcción

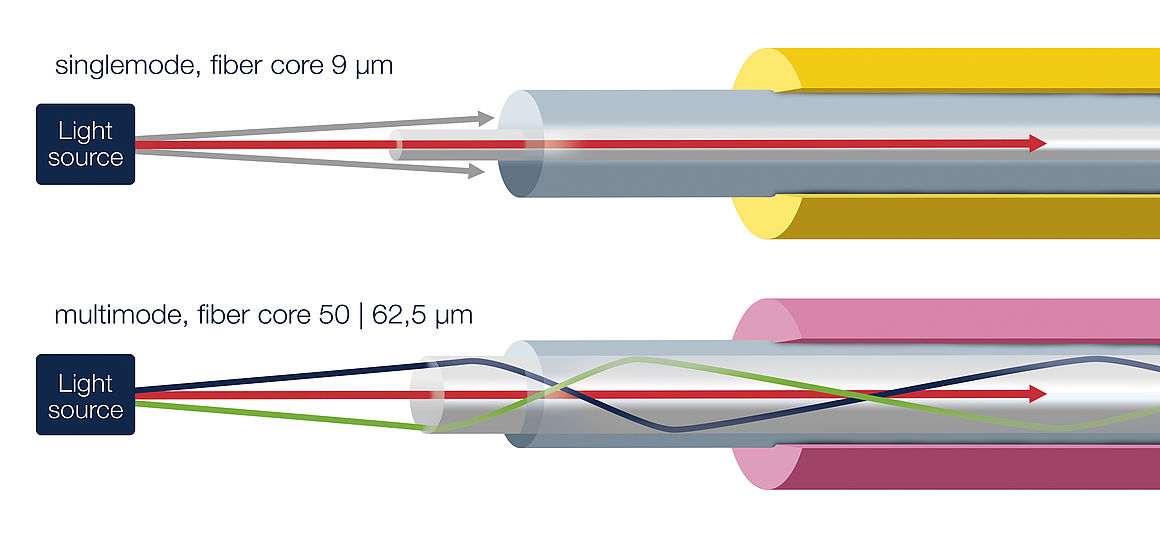

Los cables de fibra óptica se clasifican en tres tipos según su construcción, y el primer tipo son los cables de fibra óptica monomodo. Estos cables están diseñados para transportar un solo rayo de luz, lo que los hace ideales para comunicaciones a larga distancia y transferencia de datos a alta velocidad. Los cables de fibra óptica monomodo se dividen a su vez en dos tipos, OS1 y OS2, según su distancia de transmisión y características de atenuación[2]. Los cables de fibra óptica OS1 se utilizan para aplicaciones en interiores, mientras que los cables de fibra óptica OS2 se utilizan para aplicaciones en exteriores.

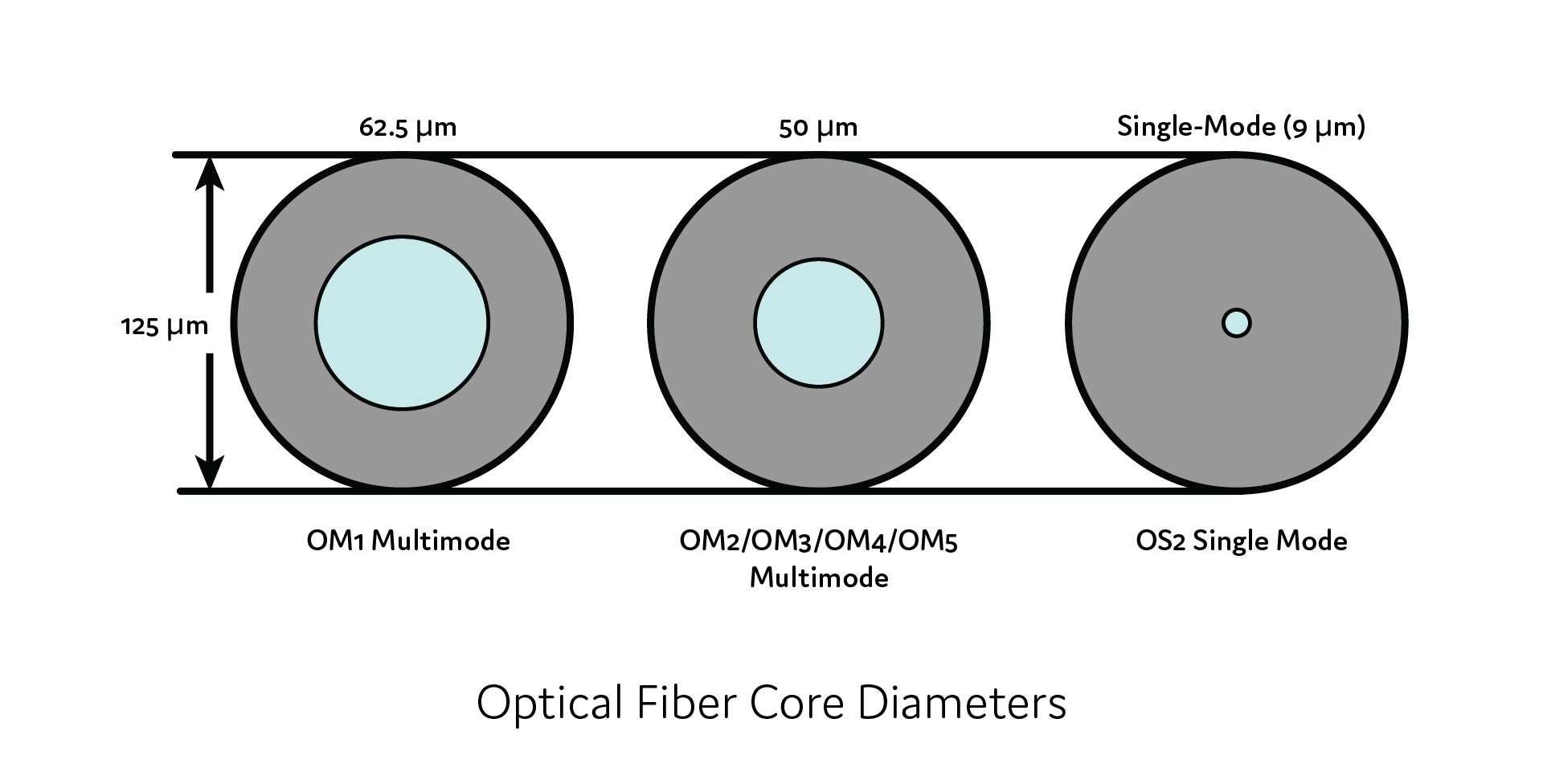

El segundo tipo de cable de fibra óptica son los cables de fibra óptica multimodo, que están diseñados para transportar múltiples rayos de luz simultáneamente[3]. Esto significa que se pueden transmitir más tipos de datos, lo que los hace ideales para comunicaciones a corta distancia y aplicaciones de menor ancho de banda. Los cables de fibra óptica multimodo vienen en dos tamaños de núcleo y cinco variantes, incluidos OM1, OM2, OM3, OM4 y OM5[10]. Estos cables se distinguen por el color del revestimiento que los recubre, lo que ayuda a identificar el tipo de cable.

El tercer tipo de cable de fibra óptica es la fibra óptica de plástico (POF), que se construye con plástico en lugar de vidrio. Los cables POF son menos costosos y más fáciles de instalar que los cables de fibra óptica de vidrio, lo que los hace ideales para aplicaciones que requieren comunicación a corta distancia y menor ancho de banda[11]. Sin embargo, no son adecuados para transferencias de datos de alta velocidad o comunicaciones de larga distancia debido a su mayor tasa de atenuación. En resumen, los tres tipos de cables de fibra óptica según su construcción son cables de fibra óptica monomodo, cables de fibra óptica multimodo y cables de fibra óptica de plástico[11].

Tipos de cables de fibra óptica según su conector

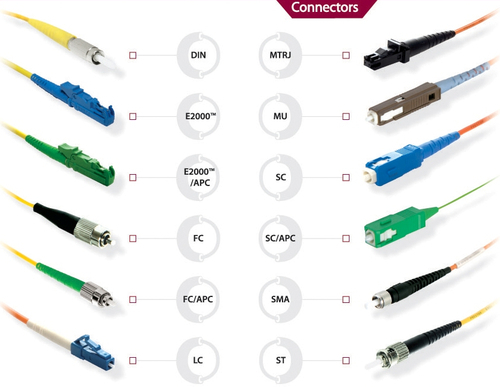

Los cables de fibra óptica se pueden clasificar en diferentes tipos según sus conectores. Uno de los tipos de conectores es el conector de 2,5 mm[12]. Este tipo de conector se caracteriza por tener una virola con un diámetro de 2,5 mm[13]. Se utiliza comúnmente en cables de fibra óptica monomodo y multimodo y es conocido por su durabilidad y confiabilidad. El conector SC es un ejemplo de conector de 2,5 mm que se utiliza ampliamente en redes de datos y aplicaciones FTTH[14]. Su diseño permite una fácil inserción y extracción, lo que lo convierte en una opción popular para aplicaciones de alta densidad.

Otro tipo de conector utilizado en cables de fibra óptica es el conector de 1,25 mm[15]. Este tipo de conector se utiliza principalmente para cables de fibra óptica monomodo y proporciona una alineación precisa del cable con respecto al transmisor o receptor óptico[13]. El conector LC es un ejemplo de conector de 1,25 mm que se utiliza habitualmente en redes de datos y aplicaciones de Internet de alta velocidad[16]. Su pequeño tamaño permite conexiones de alta densidad, lo que lo convierte en una opción ideal para instalaciones con espacio limitado.

Además de los conectores estándar, también existen conectores diseñados para aplicaciones militares y especiales[17]. Estos conectores están diseñados para soportar entornos hostiles y proporcionar conexiones confiables en condiciones extremas. Ejemplos de estos conectores incluyen el MIL-C-38999 y el conector TFOCA-II[13]. Estos conectores se utilizan en áreas militares, entornos hostiles y sistemas de despliegue[17]. Al comprender los diferentes tipos de conectores disponibles, es posible elegir el conector adecuado para una aplicación específica, garantizando una comunicación confiable y eficiente.
