El conector LC y la fibra optica terminada con conector LC.
El conector LC es uno de los más utilizados en la industria de la fibra óptica debido a su pequeño tamaño y alta capacidad de transmisión de datos. Se usa principalmente en redes LAN, WAN y en aplicaciones de telecomunicaciones.
El conector LC, también conocido como “Little Connector”, es un conector de fibra óptica de tamaño reducido que se emplea para conectar cables de fibra óptica en una red. Está diseñado para proporcionar una conexión segura y fiable en espacios reducidos, como en centros de datos y en aplicaciones de telecomunicaciones.
Los conectores LC son esenciales en el mundo de los centros de datos y las telecomunicaciones debido a su alta densidad y rendimiento confiable en transmisiones de banda ancha. Estos conectores, con su diseño compacto y su capacidad para acoplarse con facilidad, permiten una mayor densidad de puertos en paneles de parcheo, lo cual es crítico en centros de datos donde el espacio es un recurso valioso.
Un caso de uso relevante se observa en los data centers de grandes empresas de tecnología, donde los conectores LC facilitan la implementación de redes de fibra óptica escalables. En telecomunicaciones, permiten la rápida expansión de redes existentes y la integración de nuevas tecnologías como el 5G, donde la eficiencia y la reducción del espacio son críticas. Estos casos demuestran cómo los conectores LC no solo optimizan el espacio y mejoran la eficiencia, sino que también aseguran una transmisión de datos rápida y segura, elementos clave para el avance de las infraestructuras tecnológicas actuales.

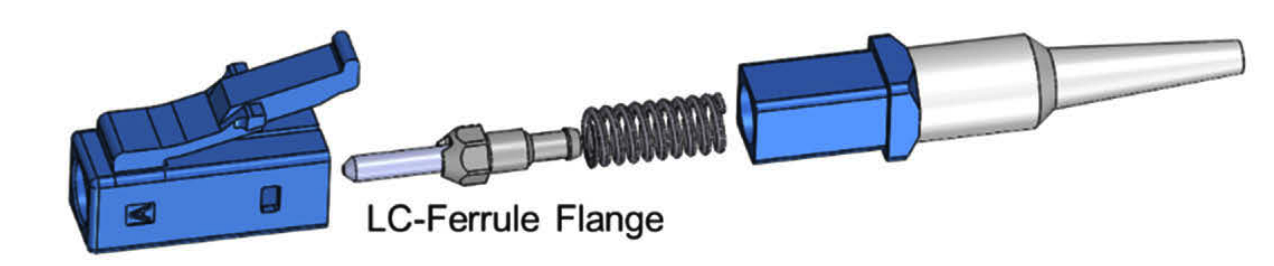

El conector LC se caracteriza por su diseño de acoplamiento mecánico y por usar un muelle de resorte para asegurar la conexión. Esto permite una conexión rápida y sencilla, ya que el conector se desliza fácilmente en el puerto del equipo y se asegura en su lugar con el muelle de resorte.

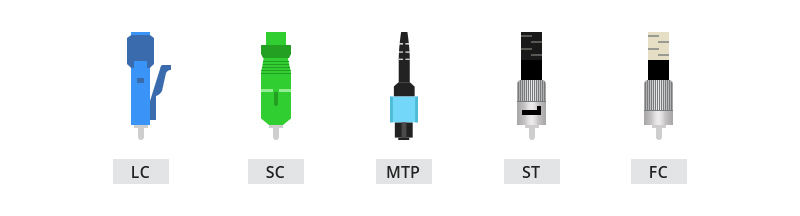

Comparativa rápida con otros conectores:
Comparativamente, los conectores LC ofrecen ventajas significativas frente a otros tipos comunes en el mercado, como los conectores SC y ST. Los conectores SC, aunque robustos y con un buen rendimiento de bloqueo, son considerablemente más grandes, lo que limita la densidad de puertos que se puede alcanzar en paneles de parcheo, un factor crítico en centros de datos con espacio limitado.
or otro lado, los conectores ST, tradicionalmente utilizados en aplicaciones de red, requieren una rotación para su bloqueo, lo que puede ser menos práctico en entornos de alta densidad donde la rapidez y la facilidad de conexión y desconexión son esenciales.
Los conectores LC, con su diseño más pequeño y su mecanismo de enganche tipo push-pull, permiten una mayor densidad de conexiones y una manipulación más rápida y segura, reduciendo el riesgo de errores y desconexiones accidentales. Esta característica los hace especialmente valiosos en aplicaciones que demandan una alta densidad de fibra y accesibilidad frecuente, como en centros de datos modernos y redes de telecomunicaciones avanzadas.
Además, la precisión en la alineación del conector LC asegura una menor pérdida de señal, lo que es crucial para mantener la integridad de la transmisión en comunicaciones de alta velocidad. Por estas razones, los conectores LC son a menudo la elección preferida en escenarios que requieren eficiencia espacial y fiabilidad en la transmisión de datos.

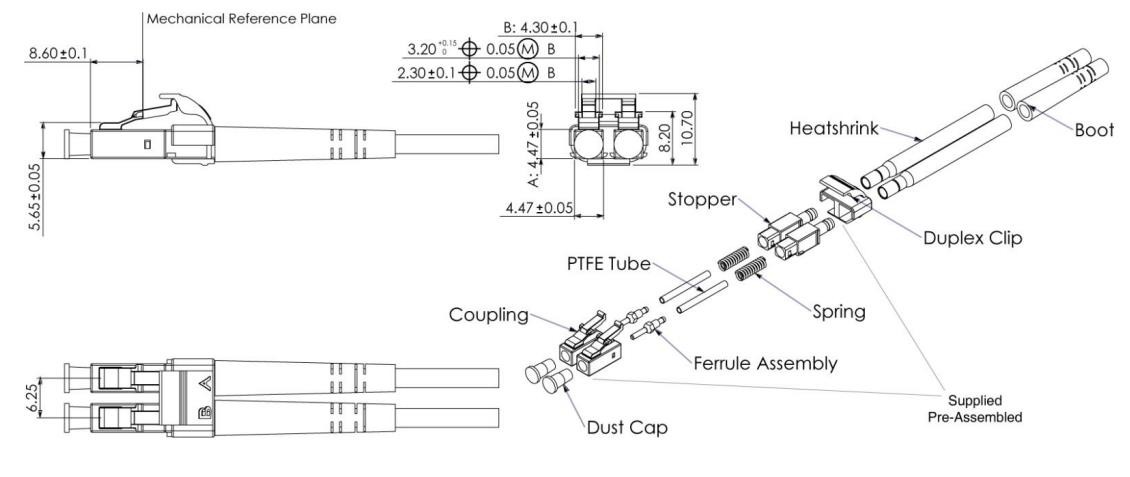

Características técnicas del conector LC.
Además, el conector LC tiene una alta capacidad de transmisión de datos, lo que lo hace ideal para redes de alta velocidad. Puede soportar velocidades de hasta 10 Gbps, lo que lo convierte en una opción atractiva para aplicaciones de fibra óptica en las que se requieren altas velocidades de transmisión de datos.
Características físicas: Ajuste similar a un RJ45 (tipo push and pull). Más seguro y compacto que el SC, así que permite incluso mayores densidades de conectores en racks, paneles y FTTH.
Características ópticas:
- Compatibilidad con Fibra Monomodo y Multimodo: Los conectores LC son adecuados tanto para aplicaciones de fibra monomodo como multimodo, lo que los hace versátiles para diferentes necesidades de transmisión óptica.
- Pérdidas de Inserción Bajas: Presentan pérdidas de inserción típicamente muy bajas, alrededor de 0.10 dB, lo cual es fundamental para mantener la eficiencia en la transmisión de señales ópticas, especialmente en redes de telecomunicaciones y centros de datos.
- Pérdidas de Inserción Bajas: Presentan pérdidas de inserción típicamente muy bajas, alrededor de 0.10 dB, lo cual es fundamental para mantener la eficiencia en la transmisión de señales ópticas, especialmente en redes de telecomunicaciones y centros de datos.
- Alta Precisión en la Alineación: Gracias a su diseño mecánico, los conectores LC aseguran una alineación precisa entre el conector y la fibra, crucial para minimizar las pérdidas ópticas y garantizar la integridad de la señal.
- Diseño Compacto y Eficiente: El diseño compacto de los conectores LC facilita una mayor densidad de puertos en paneles de parcheo, lo cual es especialmente valioso en entornos donde el espacio es limitado.
- Mecanismo de Enganche Tipo Push-Pull: Este mecanismo permite una conexión y desconexión rápida y segura, reduciendo el tiempo de manipulación y el riesgo de daño a las fibras durante la instalación o el mantenimiento.
El conector LC como desarrolla el punto anterior es compatible con diferentes tipos de fibra óptica, incluyendo fibra monomodo y multimodo. Esto lo hace ideal para su utilización en diferentes aplicaciones y entornos de red.

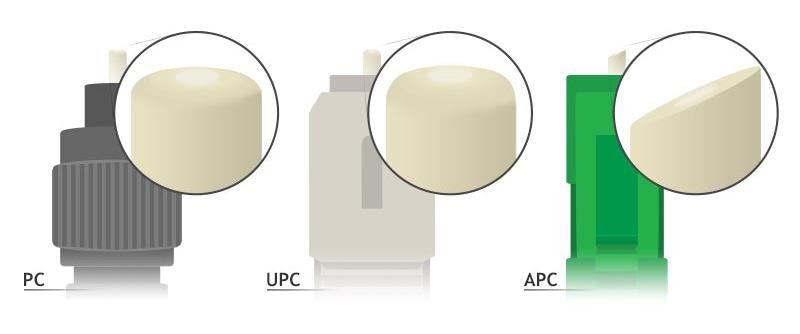

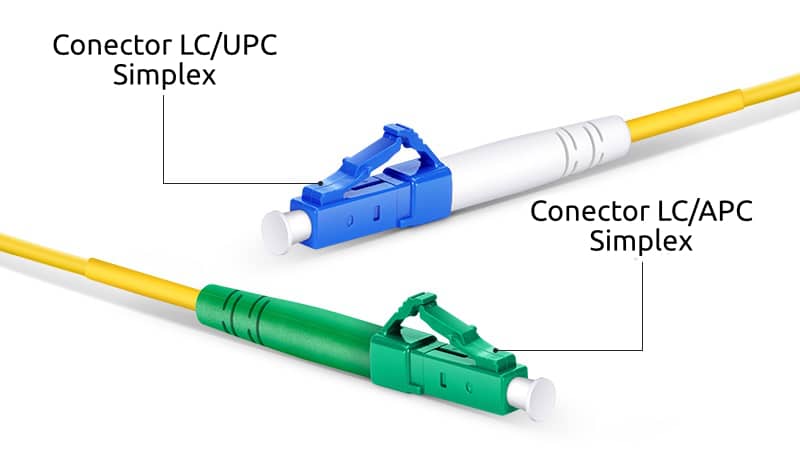

El conector LC/APC, también conocido como “Angled Physical Contact”, se caracteriza por tener un ángulo de 8 grados en la punta de la fibra óptica. Este ángulo es especialmente útil para reducir la reflexión de luz, lo que aumenta la calidad de la señal y reduce la interferencia en la red. Los conectores LC APC se utilizan a menudo en aplicaciones de fibra óptica en las que se requiere un rendimiento de señal de alta calidad, como en centros de datos y en redes de alta velocidad.
Por otro lado, el conector LC/UPC, también conocido como “Ultra Physical Contact”, tiene una punta de fibra óptica lisa y no tiene ángulo. Los conectores LC UPC se usan a menudo en aplicaciones de fibra óptica en las que se requiere una conexión fiable y resistente a la interferencia, como en redes de telecomunicaciones y en sistemas de videovigilancia.
En resumen, el conector LC es una opción popular y versátil para su uso en aplicaciones de fibra óptica debido a su pequeño tamaño, alta capacidad de transmisión de datos y compatibilidad con diferentes tipos de fibra óptica. Es especialmente útil en centros de datos y en aplicaciones de telecomunicaciones en las que se requieren altas velocidades de transmisión de datos y una gran cantidad de conectores en un espacio limitado.
LC Uniboot, una evolución:
El cable de fibra Uniboot LC se ha convertido en una solución cada vez más popular para los centros de datos que buscan optimizar su infraestructura y manejar eficientemente el espacio y los recursos. Este tipo de cable es particularmente ventajoso debido a su diseño innovador que permite una reducción significativa en la cantidad de cables necesarios.
Reducción de Cables: El cable Uniboot LC combina dos fibras en un único conector, lo que puede reducir el número total de cables requeridos en las instalaciones hasta en un 50% comparado con los cables dúplex tradicionales LC. Esta reducción no solo ahorra espacio físico, sino que también minimiza el desorden y mejora el flujo de aire dentro de los gabinetes de cableado, lo cual es crucial para mantener una temperatura adecuada y prevenir sobrecalentamientos.

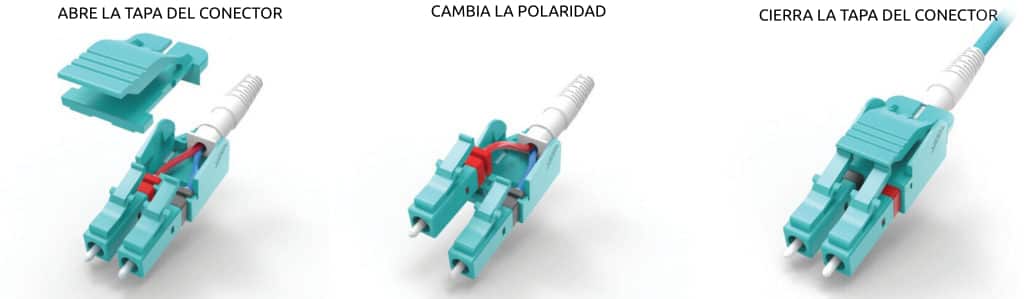

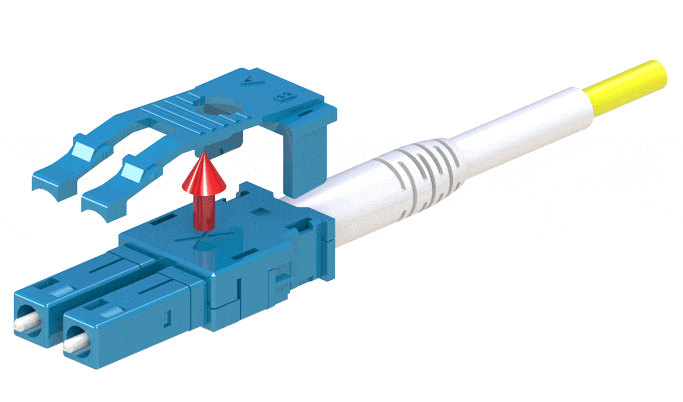

Facilidad de Inversión de Polaridad: Otra característica destacable del cable Uniboot LC es la facilidad con la que se puede invertir la polaridad. Este proceso se puede realizar en el campo sin necesidad de herramientas especializadas o técnicos expertos, mediante unos pocos pasos sencillos. Esta capacidad de inversión rápida y sin complicaciones es un gran ahorro de tiempo y recursos, permitiendo a los técnicos adaptar y reconfigurar las redes con mayor flexibilidad y menor costo.
Aumento de la Densidad de Cableado: Además, el diseño del cable Uniboot LC con lengüeta push-pull facilita un manejo más eficiente y seguro de los cables. Este diseño permite a los usuarios conectar y desconectar los cables fácilmente, sin riesgo de dañar las fibras. Esto es especialmente útil en entornos de alta densidad, como los centros de datos, donde cada centímetro de espacio es valioso. De hecho, el uso de cables Uniboot LC puede incrementar la densidad de cableado en un 50%, permitiendo una utilización más eficiente del espacio en racks y paneles.
En conclusión, el cable de fibra Uniboot LC es una excelente elección para centros de datos modernos, donde la eficiencia, la reducción de espacio y la flexibilidad son prioritarias. Su capacidad para reducir el volumen de cableado, junto con la facilidad de manejo y reconfiguración, lo convierten en una herramienta indispensable para optimizar las operaciones de telecomunicaciones y la gestión de infraestructuras tecnológicas.
