¿Que es la pérdida de inserción y de retorno en la fibra óptica?
Asegurando la Calidad en los Cables de Conexión de Fibra Óptica

Los fabricantes de cables de conexión de fibra óptica llevan a cabo una serie de pruebas durante el proceso de diseño y fabricación de sus productos para garantizar una calidad excepcional. Estas pruebas son de vital importancia en prácticamente todos los tipos de redes de fibra óptica y su relevancia no se limita exclusivamente a los proveedores; los usuarios también deben tener conocimientos básicos para identificar cables de conexión de alta calidad y evaluar su idoneidad para sus aplicaciones. En este artículo, exploraremos tres pruebas clave que garantizan la calidad de los cables de conexión de fibra óptica: la metrología 3D, la prueba de pérdida de inserción (IL) y pérdida de retorno (RL), y la prueba de claridad de la superficie del extremo. Además, destacaremos su importancia en el contexto de los cables de conexión de fibra óptica.

  • Prueba de Interferometría 3D - Garantizando la Calidad del Extremo del Conector

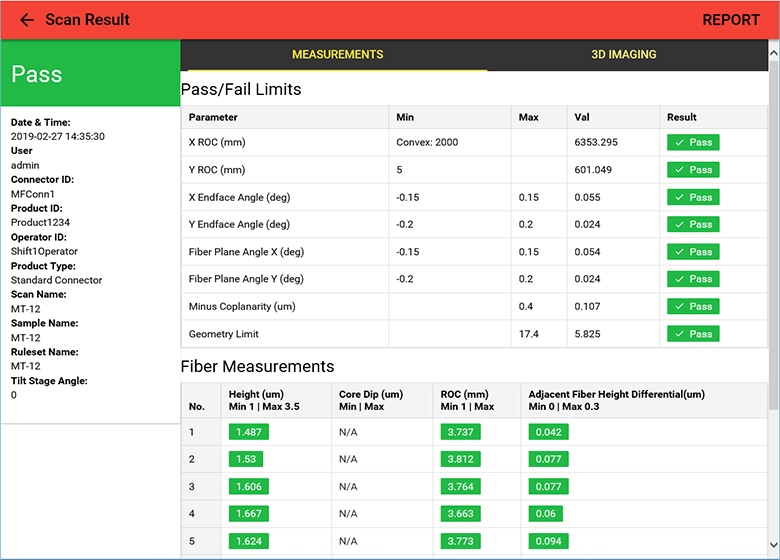

La prueba de metrología 3D, o medición tridimensional de la superficie, desempeña un papel fundamental en el control de calidad de los conectores de fibra óptica. Durante la producción y el funcionamiento de los componentes de los cables de fibra óptica, el interferómetro 3D es una herramienta esencial que permite a los fabricantes inspeccionar con precisión el extremo de la fibra y controlar estrictamente sus dimensiones. Se miden tres propiedades principales: el radio de curvatura, el desplazamiento del vértice y la altura de la fibra.

Radio de Curvatura

El radio de curvatura se refiere a la redondez de la superficie del extremo del conector. Este parámetro debe mantenerse dentro de un rango específico para considerarse de alta calidad. Un radio de curvatura incorrecto puede ejercer demasiada compresión sobre el vidrio o la férula circundante, lo que resultaría en una dispersión de la luz o un contacto inadecuado. Solo un radio de curvatura adecuado permite una compresión correcta y un rendimiento óptimo.

Desplazamiento del Vértice

El desplazamiento del vértice es la distancia lineal entre el punto más alto del extremo de la férula pulida y el centro de la fibra. Mantener un desplazamiento del vértice adecuado es crucial para lograr una conexión perfecta entre los núcleos de fibra, sin ningún espacio de aire. Si el desplazamiento del vértice es grande, se puede crear un entrehierro, lo que resulta en pérdidas de inserción y retorno significativas.


Altura de la Fibra

La altura de la fibra se refiere a la extensión del núcleo de la fibra desde la superficie de la férula. Debe mantenerse dentro de rangos específicos para evitar daños durante el acoplamiento y garantizar una pérdida de inserción ultra baja.

  • Prueba de Pérdida de Inserción y Pérdida de Retorno: Medición Crítica para el Despliegue Óptico

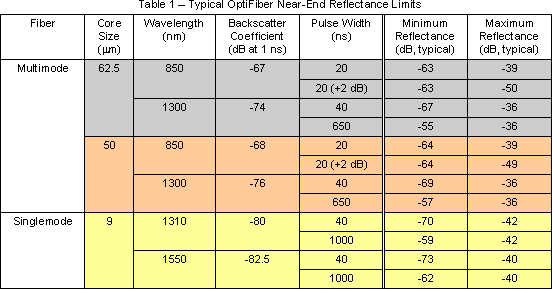

La pérdida de inserción (IL) representa la disminución de potencia de señal como resultado de la inserción de un dispositivo en una línea de transmisión o fibra óptica. La pérdida de retorno (RL) se refiere a la pérdida de potencia de la señal reflejada hacia la fuente de luz.


Independientemente del proceso de fabricación o instalación, estas pruebas son de suma importancia. Las normas establecen que los conectores de fibra óptica deben tener una pérdida de inserción máxima, y los valores estándar oscilan entre 0,3 dB y 0,5 dB. Los usuarios finales deben utilizar estos valores como referencia al diseñar enlaces ópticos y seleccionar dispositivos y conjuntos para su despliegue.

  • Claridad del Extremo - Inspección Fundamental para Mantener la Limpieza

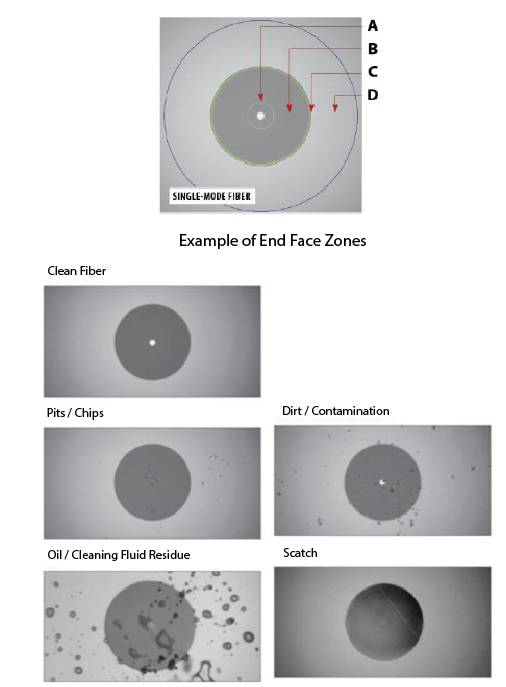

La claridad del extremo del conector óptico es esencial para garantizar la calidad de las conexiones de fibra. Los fabricantes inspeccionan minuciosamente los extremos de la fibra en busca de contaminantes, arañazos o grietas. La limpieza y la suavidad de la superficie del extremo del conector son fundamentales para mantener conexiones de alta calidad. La presencia de incluso una partícula microscópica de polvo puede aumentar la pérdida de retorno o causar daños permanentes.


En conclusión, la industria de la fibra óptica se esfuerza por mejorar la calidad de los conectores mediante la medición de parámetros fundamentales. Los usuarios finales deben asegurarse de que los proveedores realicen estas pruebas y puedan demostrar con informes de prueba que sus productos cumplen con los criterios de calidad. La calidad en los cables de conexión de fibra óptica es esencial para garantizar una transmisión óptica de alta calidad.
