¿Sabes por qué se utilizan Latiguillos SC/APC en el estándar GPON?
La atenuación es la clave

¿Qué tipo de conector se utiliza para cables de fibra óptica?

¿Sabes por qué se utilizan conectores SC/APC en el estándar GPON? En esta entrada de blog te lo explicamos con detalle, para que puedas entender mejor las ventajas de esta tecnología

GPON (Red Óptica Pasiva con Capacidad de Gigabit) es una tecnología de acceso a las telecomunicaciones que utiliza fibra óptica para ofrecer servicios de voz, datos y TV de alta velocidad, con una velocidad superior a 1 Gbps . Esta tecnología requiere unos conectores ópticos especiales que garanticen la calidad y la eficiencia de la transmisión.


Los conectores ópticos son los dispositivos que permiten unir dos fibras ópticas o una fibra óptica con un equipo activo. Existen diferentes tipos de conectores ópticos según su forma, su modo de acoplamiento y su pulido. El pulido es el proceso que se realiza en el extremo de la fibra para mejorar el contacto físico entre las fibras y reducir las pérdidas y las reflexiones.

Los conectores más utilizados en las redes GPON son los SC (Subscriber Connector), que se caracterizan por tener una forma cuadrada y un mecanismo de bloqueo tipo push-pull. Dentro de los conectores SC, existen dos variantes según el tipo de pulido: SC/APC y SC/UPC.

https://www.beyondtech.es/blog/el-blog-de-beyondtech-fibra-101-1/que-es-el-pulido-de-una-fibra-optica-11

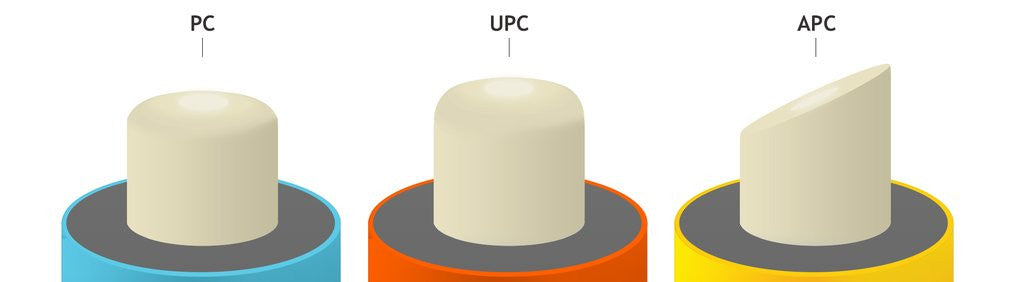

Nota: Para aprender más de pulidos, ve a nuestra sección haciendo click en la imagen de los distintos pulidos arriba.

SC/APC significa Contacto Físico en Ángulo (Angled Physical Contact) y se refiere a que el extremo de la fibra se pule en un ángulo de 8 grados. Esto evita que la luz reflejada vuelva a la fuente y cause interferencias o ruido. Los conectores SC/APC presentan unas pérdidas de retorno superiores a los 65 dB, lo que significa que solo se refleja una parte muy pequeña de la luz.



SC/UPC significa Contacto Físico Ultra Pulido (Ultra Polished Contact) y se refiere a que el extremo de la fibra se pule con una superficie plana y lisa. Esto mejora el contacto físico entre las fibras pero no elimina completamente las reflexiones. Los conectores SC/UPC presentan unas pérdidas de retorno inferiores a los 50 dB, lo que significa que se refleja una parte mayor de la luz.



Entonces, ¿por qué se utilizan los conectores SC/APC en las redes GPON? La respuesta es simple: porque ofrecen un mejor rendimiento y una mayor fiabilidad. Las redes GPON son muy sensibles a las pérdidas y las reflexiones, ya que utilizan señales ópticas moduladas con información digital. Estas señales pueden verse afectadas por el ruido o la distorsión si no hay un buen acoplamiento entre las fibras.

¡Atención! Los tipos de pulido APC y UPC no son compatibles . Si conecta un conector pulido APC (y viceversa) al conector pulido UPC, no se realizará una conexión correcta


Además, las redes GPON tienen una arquitectura pasiva, es decir, no hay elementos activos entre el equipo central (OLT) y los equipos terminales (ONT). Esto implica que hay menos puntos donde se puede amplificar o regenerar la señal si esta se debilita o deteriora. Por eso es importante minimizar las pérdidas en cada conexión.

Para redes FTTH se utiliza una roseta: Las rosetas o cajas terminales tienen diferentes funciones, pero la principal es servir como punto de demarcación, ya que se puede separar un cable de fibra óptica de planta externa de uno de planta interna o interior/exterior.

Su fragmento dinámico se mostrará aquí... Este mensaje se muestra porque no proporcionó tanto un filtro como una plantilla para usar.


En el caso de instalaciones FTTH (Fiber To The Home), sirve para llegar con fibra drop y realizar la conexión hacia la ONU, con un jumper de fibra óptica por lo que también facilitan las reparaciones, ya que es más sencillo cambiar sólo el jumper/cordón de parcheo de fibra, que cambiar toda la fibra drop hasta el NAP (Network Access Point) o intentar hacer una reparación en la fibra drop.

El SC/APC a SC/APC es el Latiguillo de fibra optica Movistar, Digi, O2, Jazztel, Orange, Vodafone entre otras empresas:

Su fragmento dinámico se mostrará aquí... Este mensaje se muestra porque no proporcionó tanto un filtro como una plantilla para usar.


Los conectores SC/APC son los más adecuados para estas condiciones, ya que garantizan una transmisión limpia y eficiente sin interferencias ni ruido. Esto permite aprovechar al máximo el ancho de banda disponible y ofrecer unos servicios de alta calidad a los usuarios finales.

En conclusión, los conectores SC/APC son los más recomendados para las redes GPON porque:

- Evitan las reflexiones indeseadas gracias a su ángulo de pulido.
- Reducen las pérdidas por acoplamiento gracias a su buen contacto físico.
- Mejoran el rendimiento y la fiabilidad del sistema gracias a su baja atenuación.
